活性焦干法煙氣綜合治理項目,實現脫硫、脫硝、除塵、脫重金屬、脫二噁英一體化。該工藝吸附脫硫后的活性炭在再生塔中被加熱到超過一定溫度,釋放出SO2,被釋放出來的SO2被回收和利用?;钚越箵Q熱介質為熱氣發生器產生的高溫?zé)釤煔?,煙氣換熱后大部分經高溫?fù)Q熱風機循環回到熱氣發生器再次加熱,多余的煙氣排入煙囪。
1、熱氣發生器產生氣體和循環氣體應很好的混合在一起,并減少壓降。
2、應考慮到供給壓力的波動。
3、如果熱氣發生器外表面的溫度超過70度,采取相應措施防止熱量損失過大,應該使用金屬網進行人員保護。
4、應該安裝帶有空氣清洗的合適的觀察窗。
5、應該減少由于熱輻射造成的熱損。
6、應該通過現場控制盤和中控室對設備進行操作和控制。
7、使用廢氣放散閥控制發生器里的壓力不變,通過廢氣放散調節閥進行熱氣發生器恒壓控制。
8、設備含點火控制、自動吹掃控制、燃燒控制、放散控制,并且滿足操作程序的要求
9、為了便于網絡通訊,控制系統采用DCS系統集中控制。

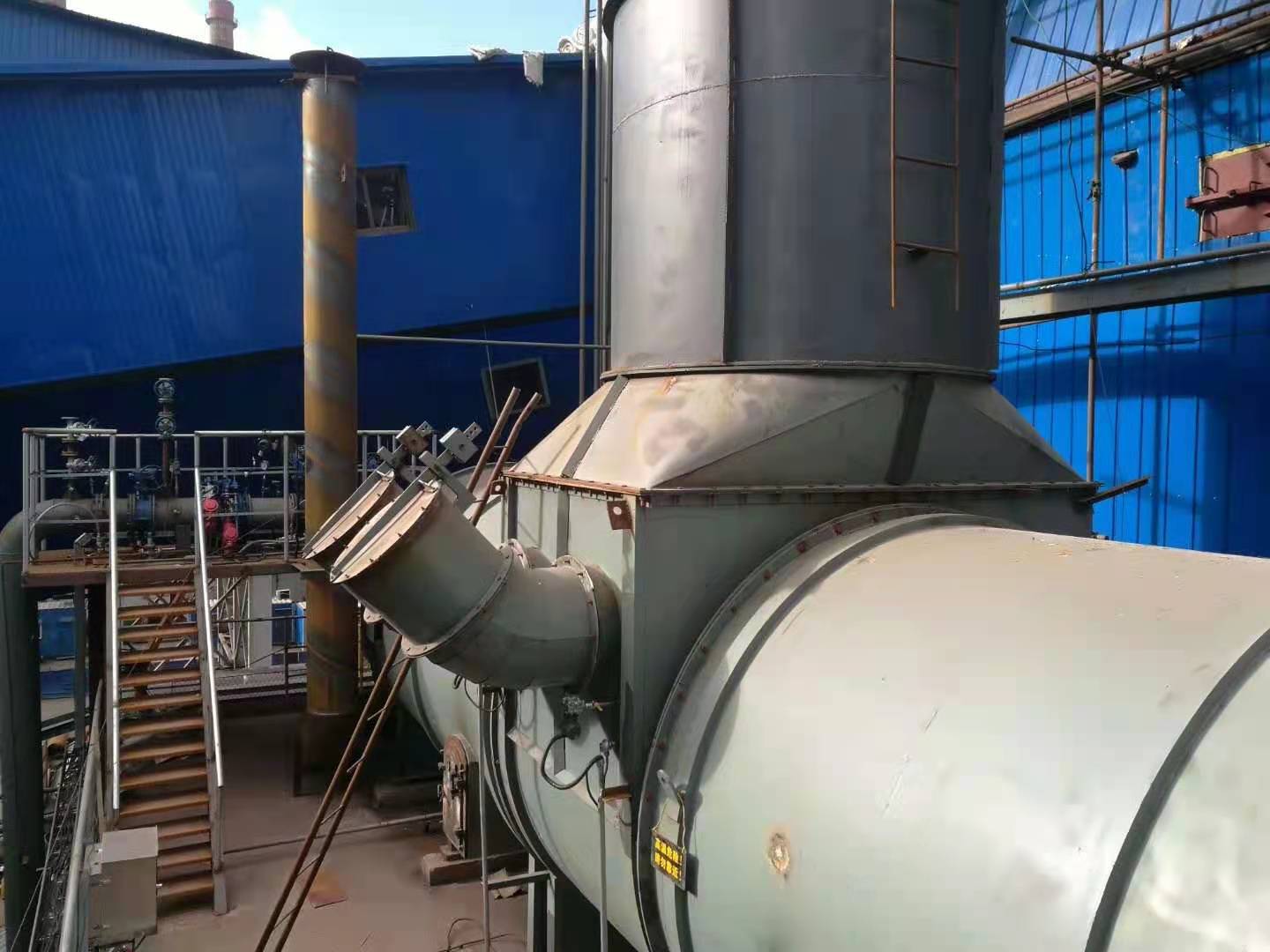

經過討論與研究,本系統采用了燃?xì)鉄犸L(fēng)爐、夾套式配風裝置、PLC自動熱工控制系統等工藝組成,燃?xì)鉄犸L(fēng)爐采用雙層空腹結構,熱風爐由燃?xì)夤┙o管閥系統、燃燒機、配風裝置、燃燒室及熱工控制系統組成。爐體的燃燒室外殼為雙環全鋼結構:前室是爐膛,內襯有耐火隔熱層,負壓流吸入的冷風在內外殼體間形成環隙流,可有效吸收爐膛內環的外表溫度,提高爐襯壽命,減少散熱損失;后室是混合風室,爐膛熱風與環隙冷風同時在此摻混。通過合理調節燃?xì)饬亢屠滹L(fēng)量,調節熱風爐的供熱熱風溫度。燃?xì)鉅t上還設置有防爆裝置,以確保設備安全使用。熱風以負壓流方式供熱,熱風爐煙氣出口接管到再生塔設備。
夾套式配風裝置,與熱風管形成一體,環冷式進風,配風均勻,且?guī)ё邿犸L(fēng)管外表面的散熱損失,降低了能耗,換熱管可不用做內外保溫,無需配風閥,經濟效益明顯。
1、燃燒器應該便于維修和清洗。主燃燒器&引燃器應有兩個或以上的火眼。
2、所有的可更換部件應該在40小時內完成更換。
3、應該通過自動控制單元來進行啟動和關閉工作,出口煙氣溫度波動控制在±5℃以內。
4、采用常規的比例調節空氣燃料比,熱氣發生器系統產生的高溫?zé)煔獠缓魏尾煌耆紵a(chǎn)物,且氧含量控制小于3%。
5、在設計發生器時,應考慮減小它的壓力損失,并且給出這個值。
6、熱氣發生器出口高溫?zé)煔庵泻瑝m低于 25 mg/Nm3。
